TD3型钢筋桁架楼承板「直销」

产品简介:TD3型钢筋桁架楼承板包含:TD3-70、TD3-80、TD3-90、TD3-100、TD3-110、TD3-120、TD3-130、TD3-140、TD3-150、TD3-160、TD3-170型一共11种型号钢筋桁架楼承板的应用与型号参数尺寸。钢筋桁架楼承板实现了在工厂钢筋下料、定位成型和定尺,钢筋废料少,有利于环保,楼板的施工现场只需布置横向分布筋和连接筋,钢筋绑扎工作量可减60~70%,提高整体施工速度。
订购热线:
15251536295
立即咨询

产品展示

    TD3型钢筋桁架楼承板采用我厂进口设备加工而成的钢筋桁架,将钢筋桁架与镀锌板在工厂焊成一体的组合楼承板,钢筋桁架楼承板具有经济、便捷、安全、可靠的特点;被广泛用于多层厂房,高层、超高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和其他建筑领域。

TD7钢筋桁架楼承板细节图
一、TD3型钢筋桁架楼承板产品规格
    名称 规格
    上弦钢筋直径 6-12mm
    下弦钢筋直径 6-12mm
    腹杆钢筋直径 4-7mm
    钢筋桁架高度H 70-270mm
    支座水平钢筋直径 8mm、10mm
    支座竖向钢筋直径 HPB235 12(用于h≦150),14(用于h>150)
    HRB335HRB400 10(用于h≦150),12(用于h>150)
    底模钢板厚度 0.4~0.8mm
    底模钢板宽度 576mm、600mm
    混凝土保护层厚度C 15 - 30mm
    钢筋桁架楼承板长度 1.0 - 12.0m
二、TD3钢筋桁架楼承板构成与材料参数:
      ◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
      ◆上、下弦钢筋:采用三级热轧盘螺钢筋HRB400、HRB300;
      ◆腹杆钢筋:采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋;
      ◆支座横筋:竖筋采用三级热轧盘螺HRB400、HRB300;
      ◆底模钢板:采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板,镀锌量双面不小于120g/㎡ 。

三、TD3钢筋桁架楼承板使用优势:
      1.经济:桁架受力模式合理,选材经济,综合造价优势明显  可设计为双向板  ,可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
      2.便捷:现场钢筋绑扎量减少60%~70%,可进一步缩短工期;桁架受力模式合理,可以提供更大的楼承板刚度,可大大减少或无需施工用临时支撑 。
      3.安全:力学性能与传统现浇楼板基本相同,楼板抗裂性能好,耐火性能与传统现浇楼板相当,优于压型钢板组合楼板  底模不参与使用阶段受力,不需考虑防火、防腐问题 。
      4.可靠:钢筋排列均匀,上下层钢筋间距及混凝土保护层厚度有可靠保证,楼板的双向刚度接近,有利于建筑物抗震  栓钉焊接质量更容易保证。
      5.比较:单纯楼承板比较,钢筋桁架板每平120~140左右,普通楼承板平米价格60~70左右。
钢筋桁架楼承板示意图

四、TD3钢筋桁架楼承板型号参数:
模板型号 桁架高度(mm) 上弦/腹杆下弦直径(mm) 中和轴高度Y0(mm) 惯性距I0 楼板厚度(mm) 施工阶段钢筋桁架
板简支 板连续
TD3-70 70 10,4.5,8 45.75 1.650 100 2.6 3.2
TD3-80 80 50.14 2.232 110 2.8 3.2
TD3-90 90 54.53 2.902 120 3.0 3.4
TD3-100 100 58.91 3.660 130 3.2 3.4
TD3-110 110 10,5,8 63.30 4.507 140 3.4 3.6
TD3-120 120 67.68 5.442 150 3.4 3.6
TD3-130 130 72.07 6.465 160 3.6 4
TD3-140 140 10,5.5,8 76.46 7.576 170 3.7 4
TD3-150 150 80.84 8.775 180 3.8 4
TD3-160 160 85.23 10.062 190 3.8 4
TD3-170 170 10,6,8 89.61 11.438 200 3.9 4.2

五、钢筋桁架板要比普通楼承板节省很多,主要体现在以下方面:
      1.现场钢筋捆扎量,钢筋桁架5kg左右,普通楼承板12kg左右。
      2.钢筋桁架板最大无支撑板跨可达4.8米,普通楼承板最大3米,需要大量临时支撑。
      3.工时,钢筋桁架板大大节省现场人工及工时,管理费用和人工费用都大大降低。
      4.工期提前,提前赢取经济效益
      5.无需抗剪和防火报告,钢筋桁架板性能与传统现浇板性能基本一致,后期维护费用无。
      所以对总包和业主来讲,总体对比成本和整体经济效益更科学,符合实际。

六、TD3钢筋桁架楼承板应用领域:
      广泛用于商业和民用建筑的夹层建筑,例如工厂,医院,体育馆,学校,桥梁工程和住宅建筑。
      TD7钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中,在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

七、订货须知:
      感谢您向我公司提出订货需求,为了向您提供优质的产品和服务,恳请您提供以下详细内容:
      1)对产品的具体要求(尺寸、型号、功能要求等)。
      2)项目的全部正式设计文件(包括但不限于:建筑施工图、结构施工图及变更联系文件。建议一次性提供,以便我公司进行产品选型和制定排版方案)。
      3)交货条件(时间、地点等)。

八、生产工艺流程:
钢筋桁架楼承板生产工艺流程

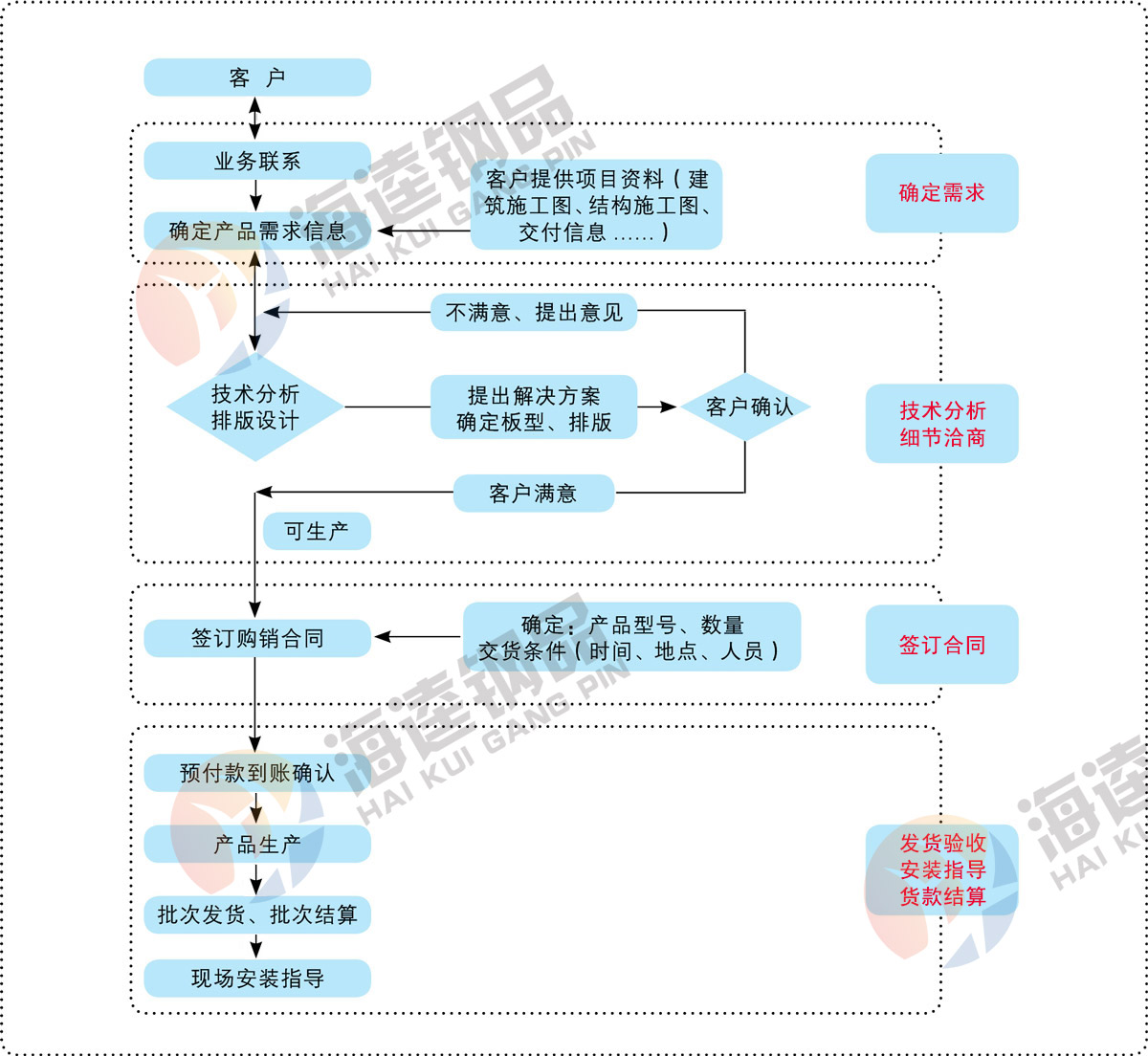

九、订货流程:
      1)业务联系→2)建立用户档案→3)确定需求信息→4)签订买卖合同→5)备料预付款到账确认→6)产品生产→7)发货验收→8)售后安装指导。
桁架楼承板订购流程
